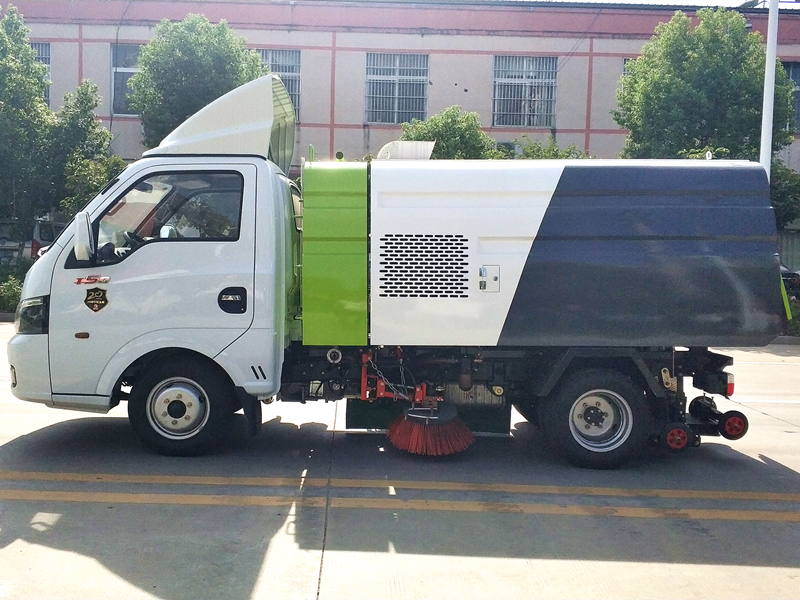

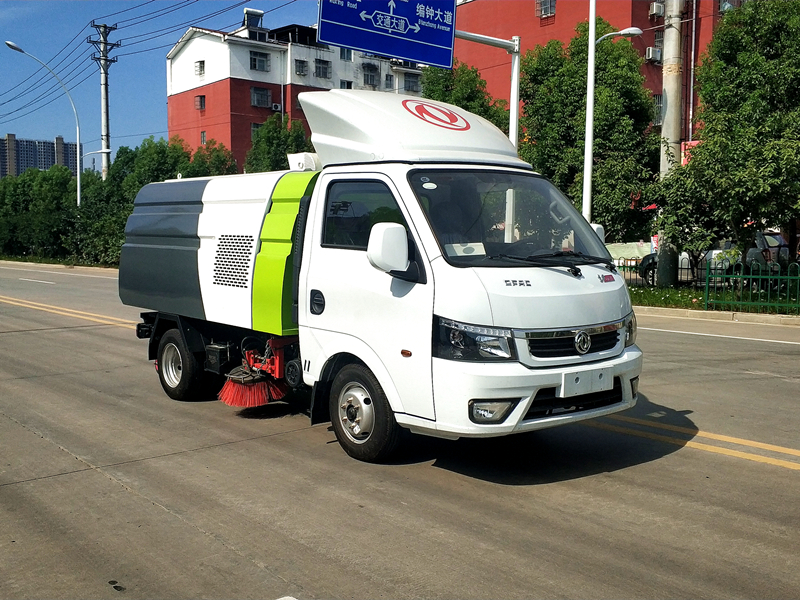

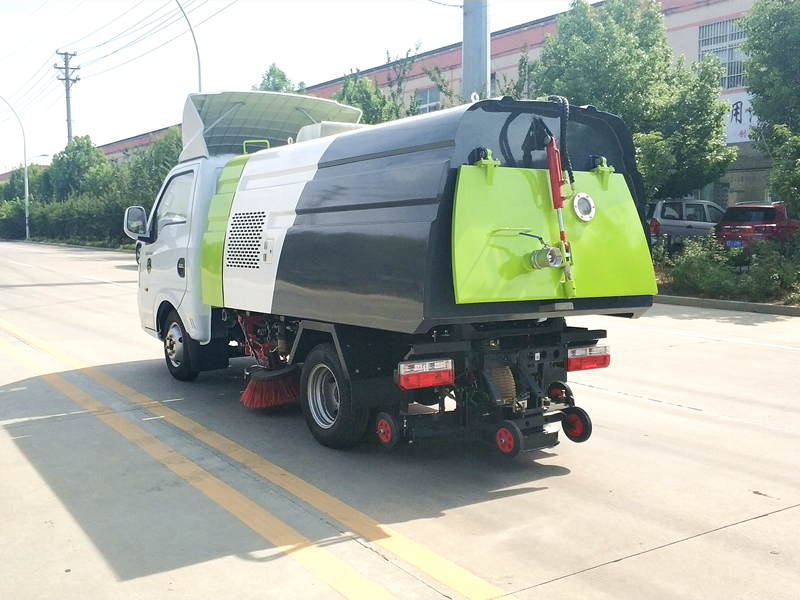

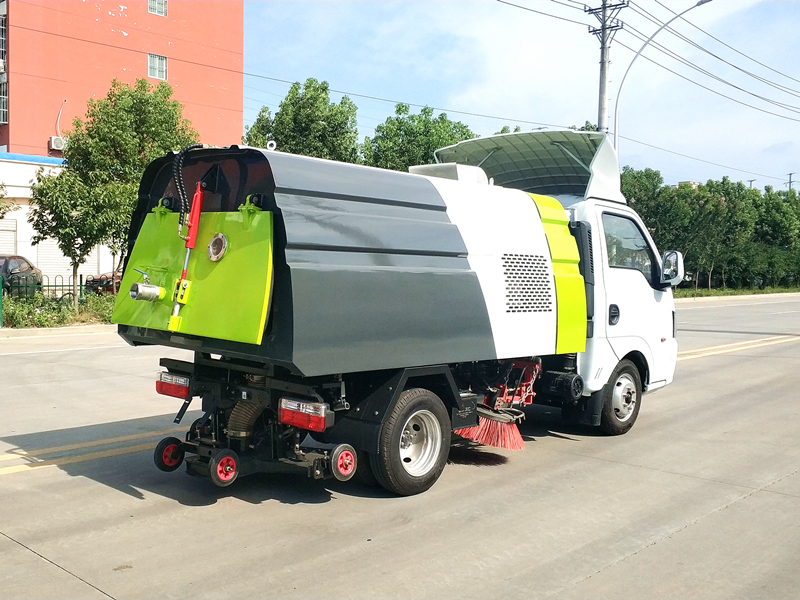

該掃路車采用東風途逸（軸距2600）國VI二類底盤改裝，加裝副發動機、風機、 清水箱、垃圾箱、左右立掃、后置吸盤，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成。

【整車技術參數】
產品**		華通牌	公告批次		314
產品名稱		掃路車	產品型號		HCQ5036TSLQC
總質量(Kg)		3495	罐體容積(m3)
額定載質量(Kg)		315	外形尺寸		5410,5210,5010×1660×2190
整備質量(Kg)		3050	貨廂尺寸		××
額定載客(人)			準拖掛車總質量(Kg)
駕駛室準乘人數(人)		3	鞍座**大載質量(Kg)
接近角/離去角(°)		21/22	前懸/后懸		1181/1229
軸荷(Kg)		1300/2195	**高車速(Km/h)		**
備注		整車長度/軸距對應關系為：5410/3000,5210/2800,5010/2600；該車裝備有垃圾箱，水箱，洗掃刷等專用裝置，具有清掃和清洗功能.發動機LJ4A15Q6：發動機**大凈功率應為79kw，,ABS型號及廠家：APG3550500A，浙江亞太機電股份有限公司。
【底盤技術參數】
底盤型號	EQ1035SJ16QC			底盤名稱	載貨汽車底盤
**名稱	東風牌			生產企業	東風商用車有限公司
軸數	2			輪胎數	6
軸距	2600,2800,3000,3200,2700,3300,2850,2900,3180,3600
輪胎規格	175R14LT 8PR,185R15LT 8PR,185R14LT 8PR
鋼板彈簧片數	3/5,6/7,9/8+4			前輪距	1369,1400,1434
燃料種類	柴油			后輪距	1214,1314,1242,1342,1355
排放依據標準	18352.6-2016國Ⅵ
【發動機參數】
發動機型號	發動機生產企業			排量	功率(Kw)
LJ4A15Q6	柳州五菱柳機動力有限公司			1499	83

	掃路車作為環衛設備之一，是一種集路面清掃、垃圾回收和運輸為一體的新型高效清掃設備，可廣泛適用于城市街道，市政廣場以及機場道面、城市住宅區、公園等道路清掃作業。掃路車不但可以清掃垃圾，而且還可以對道路上的空氣介質進行除塵凈化，保證了道路的干凈整齊，防止塵土飛揚，維持了路面的良好工作狀況，減少和預防了**事故的發生以及進一步延長了路面的使用壽命，既能省時省力又能高效。 水箱容積0.5立方，垃圾箱容積1.5立方。

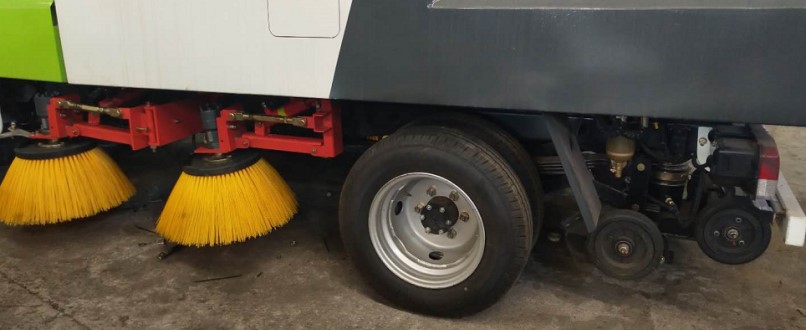

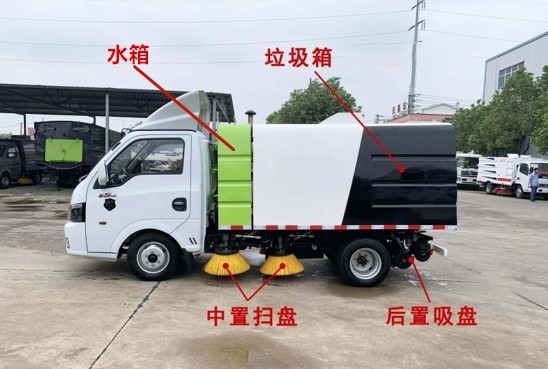

	掃路車采用“中置四立掃+后置吸盤”的布置結構，掃刷是用來清掃地面的垃圾及污垢，作業時掃刷由外向內把垃圾集中掃到車輛底部，再通過吸嘴把垃圾吸入到垃圾箱內。

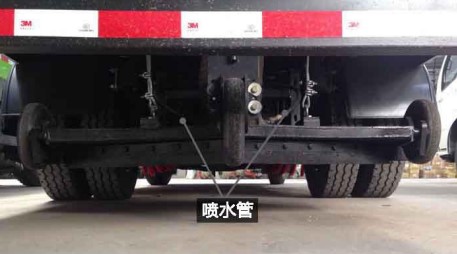

	后置吸嘴，3個高度可調的吸嘴輪，能保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。吸嘴上方設有噴水管、起到二次降塵的作用。

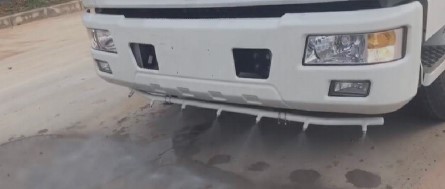

	車輛可加裝前、后噴霧，在節約水的同時消除二次污染及美化路面的效果。

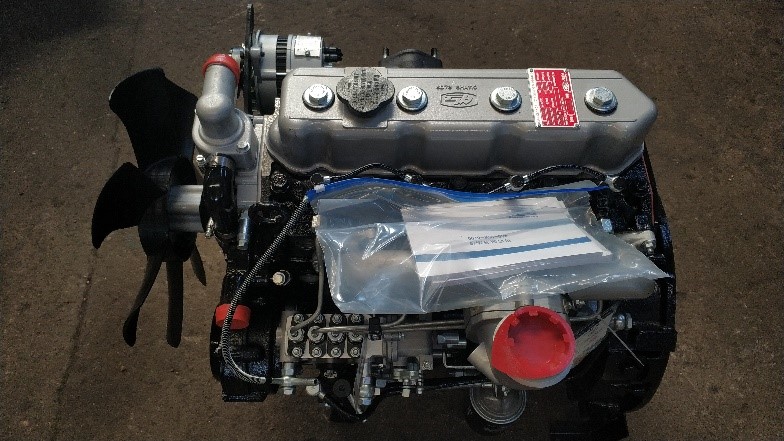

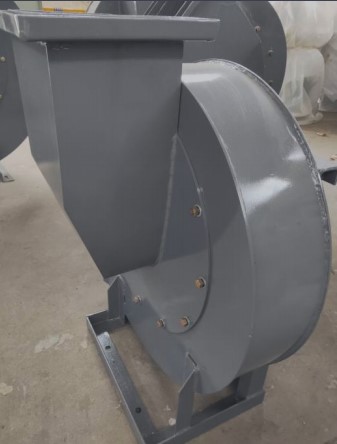

	云內42kw副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放，從而實現路面清潔作業。
	副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放，從而實現路面清潔作業。

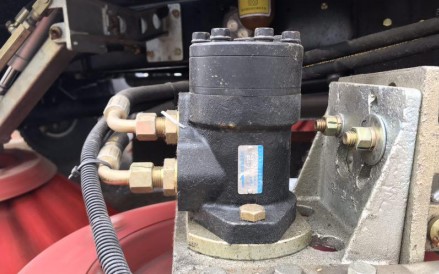

	擺線馬達采用三洋馬達， 能帶動掃刷高速旋轉，性能穩定，使用壽命長，故障率低。

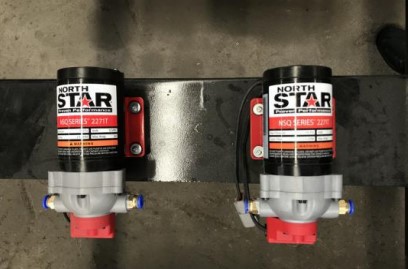

	北極星電磁水泵，12V/24V，**掃刷上 方的噴水支架，有效對掃盤掃刷產生的二 次揚塵進行降塵保濕。

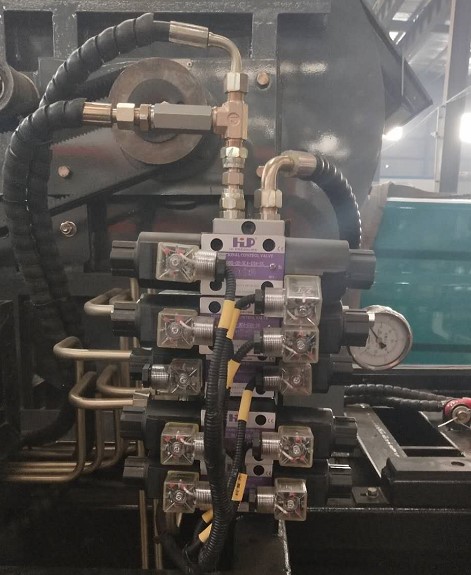

	海普瑞斯電磁液壓閥組是車輛液壓系統的核心部件，**整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥**盒罩，有效避免灰塵及垃圾物進入盒內。

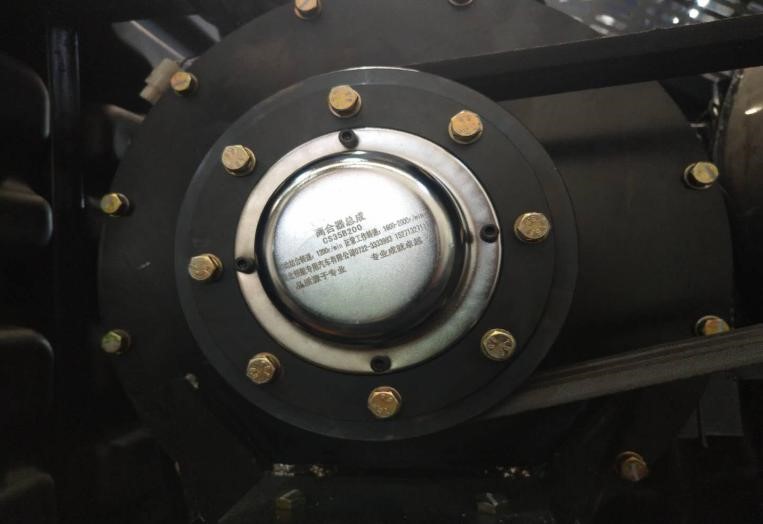

	自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

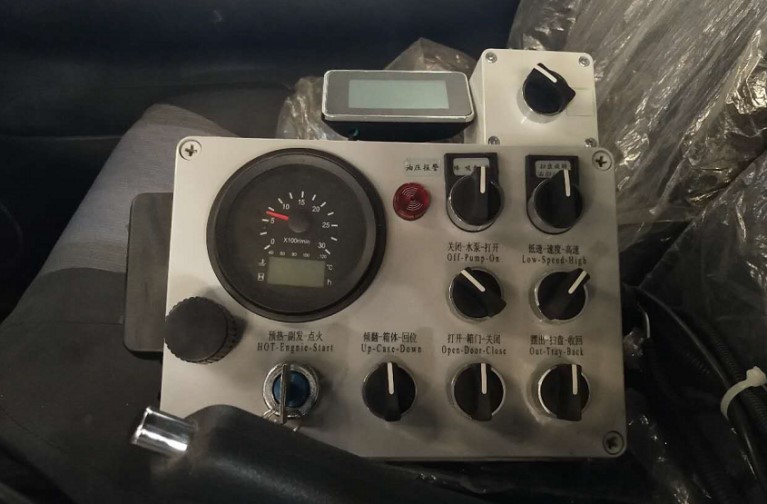

	**開關采用德國西門子電控開關，集成疊加設計，駕駛室電液集中**，方便操作。

整車	車型	掃路車
	整車型號	HCQ5036TSLQC
	外形尺寸	5010×1660×2190
	前懸/后懸	1181/1229
	接近角/離去角（°）	21/22
	總質量	3495
	整備質量	3050
	軸荷（前軸/中后軸）（kg）	1300/2195
底盤	品牌	東風
	型號	EQ1035SJ16QC
	駕駛室	途逸
	軸距	2600
	輪胎	175R14LT 8PR
上裝	副發動機	云內42kw
	水箱/垃圾箱容積（m3）	0.5/1.5
	清掃寬度	2.3
	作業速度（km/h）	5-20
	清掃效率	98%
	作業能力（㎡/h）	35/10
	垃圾箱**大舉升角度/時間（°/s）	90/5
