【整車技術參數】
產品**		華通牌	公告批次		333
產品名稱		洗掃車	產品型號		HCQ5125TXSEQ6
總質量(Kg)		11995	罐體容積(m3)
額定載質量(Kg)		4750	外形尺寸		6950×2200×2700
整備質量(Kg)		7050	貨廂尺寸		××
額定載客(人)			準拖掛車總質量(Kg)
駕駛室準乘人數(人)		3	鞍座**大載質量(Kg)
接近角/離去角(°)		21/12	前懸/后懸		1130/2020
軸荷(Kg)		4350/7645	**高車速(Km/h)		103
備注		選裝尾部后噴霧,側面防護裝置由專用裝置替代，后防護材料為Q235，連接方式為：螺栓連接,斷面尺寸為：160×60(mm)，后部防護裝置離地高度為:430(mm)，專用裝置為垃圾箱、水箱、掃刷，具有清掃和清洗功能；ABS型號/廠家：ABS型號及生產廠家：ABS/ASR-24V-4S/4M/襄陽東風隆誠機械有限責任公司。EQ1125SJ8CDC東風汽車股份有限公司。
【底盤技術參數】
底盤型號	EQ1125SJ8CDC			底盤名稱	載貨汽車底盤
**名稱	東風牌			生產企業	東風汽車股份有限公司
軸數	2			輪胎數	6
軸距	3800,3950,4050,4**,4400,3600
輪胎規格	245/70R19.5,8.25R20
鋼板彈簧片數	8/10+7,12/12+9			前輪距	1745,1802,1820,1842
燃料種類	柴油			后輪距	1630,1650,1800,1720
排放依據標準	GB3847-2005,GB17691-2018國Ⅵ
【發動機參數】
發動機型號	發動機生產企業			排量	功率(Kw)
D4.0NS6B170 D4.0NS6B185 YCS04190-68 ZD30D16-6N D25TCIF1 D30TCIF1 D40TCIF1 D45TCIF1 NV30-C6G NV30-C6C NV30-C6D CY4SK161 CY4SK261 CY4SK361 YCY30165-60 D4.0NS6B160 CY4BK261 YCY24140-60 Q28-130E60 H30-165E60	東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 東風輕型發動機有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司			4000 4000 4156 2953 2499 2977 4052 4461 2968 3093 2968 3856 3856 3856 2970 4000 3707 2360 2800 3000	125 136 140 120 110 125 135 162 115 120 120 135 125 125 121 118 ** 103 96 120

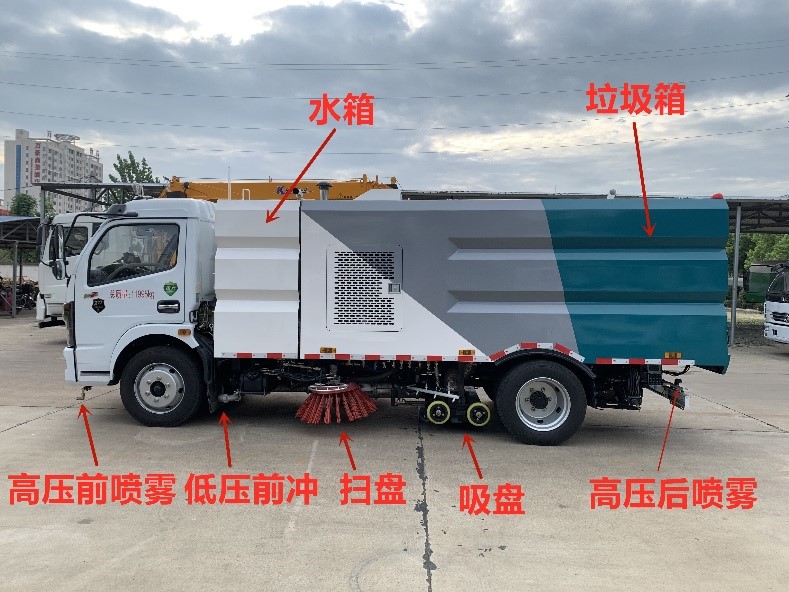

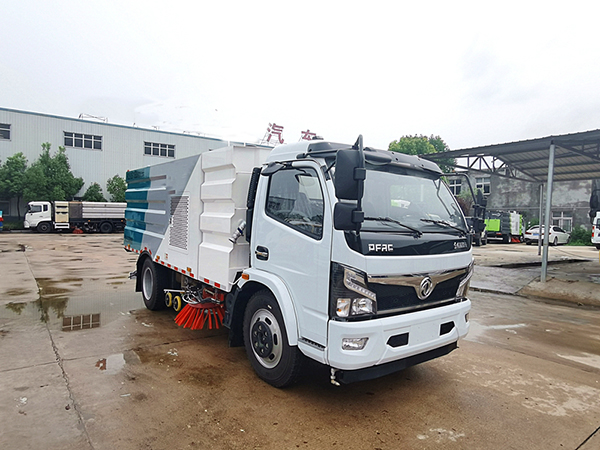

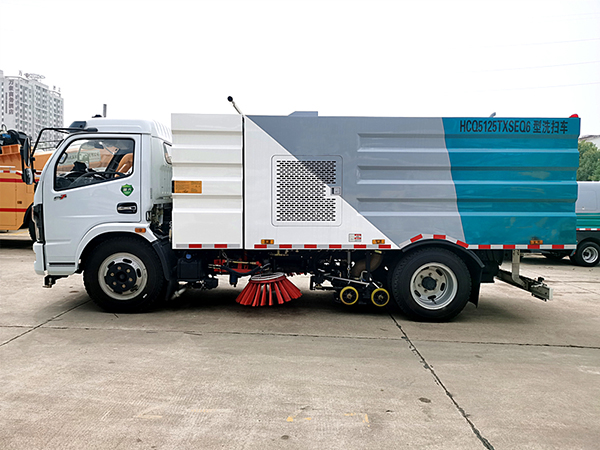

	洗掃車是集掃路車、灑水車和高壓清洗車 功能于一體的新型路面清洗設備，特別適用于 清潔城市道路路面、路緣、路緣石。對路面的 粉塵有著傳統掃路車、灑水車、高壓清洗車無 法做到的清潔功能，能在一次作業中完成清 掃、高壓清洗和垃圾、污水收集，而且具有高 壓噴霧降塵功能。洗掃車采用“中置兩立掃+ 中置寬幅吸嘴+內置高壓水噴桿+左、右高壓側 噴桿”裝置結構。 水箱容積4立方，垃圾箱容積4立方。

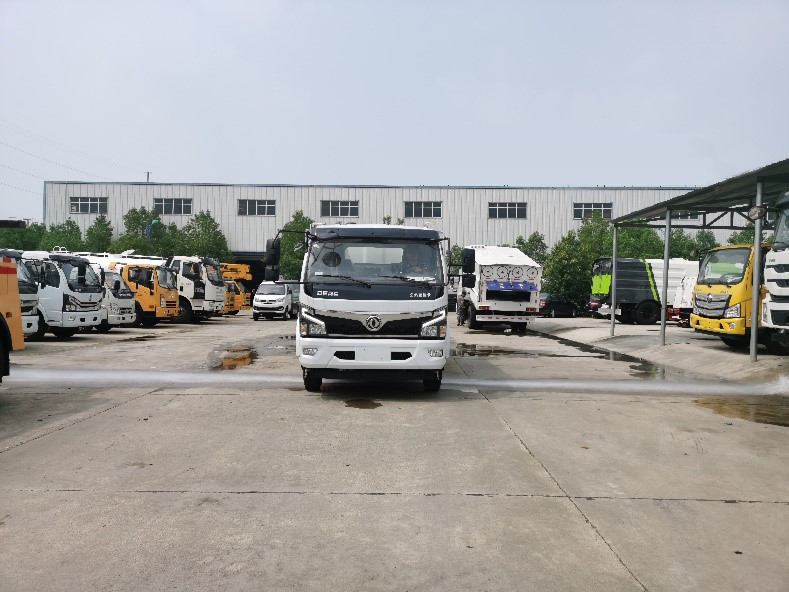

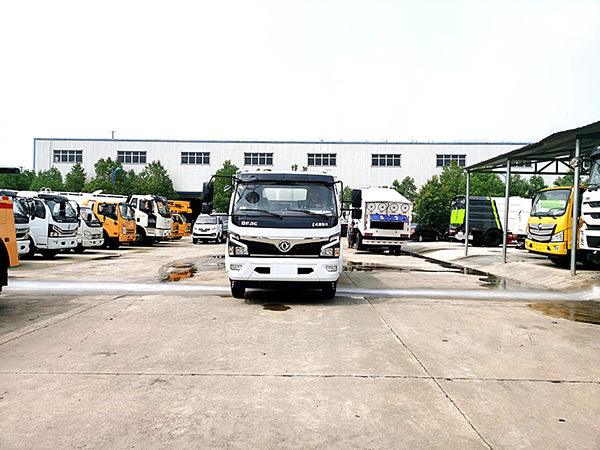

	駕駛室后下方標配低壓前沖，由低壓水泵 產生的水流，可以像灑水車一樣對路面進行大 面積沖洗，沖洗寬度可達16米。

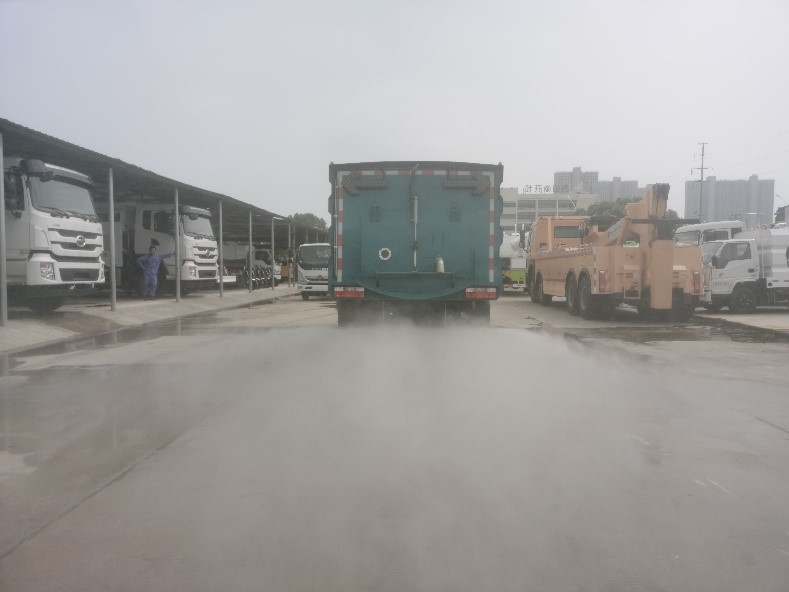

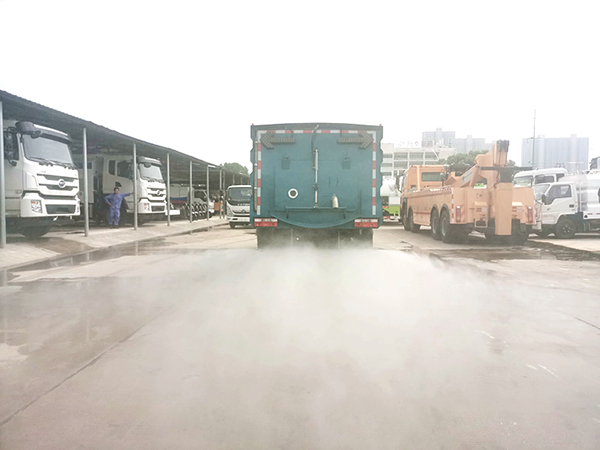

	由GTM高壓水泵產生的后噴霧，可以在洗掃過程中對路面進行噴灑保濕，起到美化路面的作用。

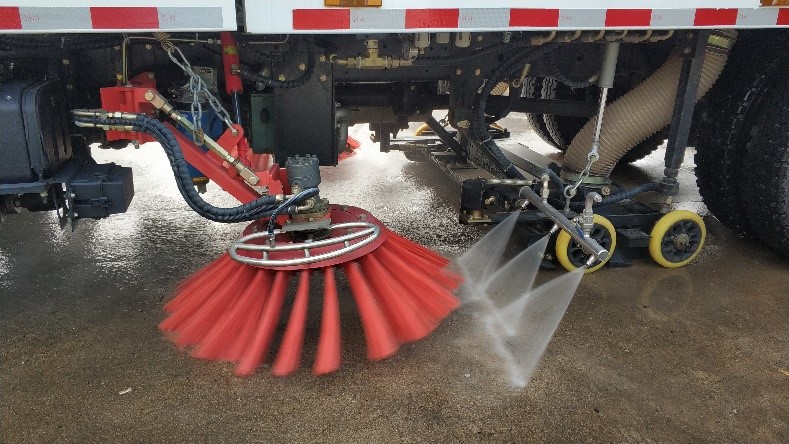

	左右噴桿安裝在吸盤上，隨吸盤升降，結 構簡單緊湊，保證噴水桿的離地高度固定不變，達到**佳清洗效果，可方便清洗路緣和石立面。

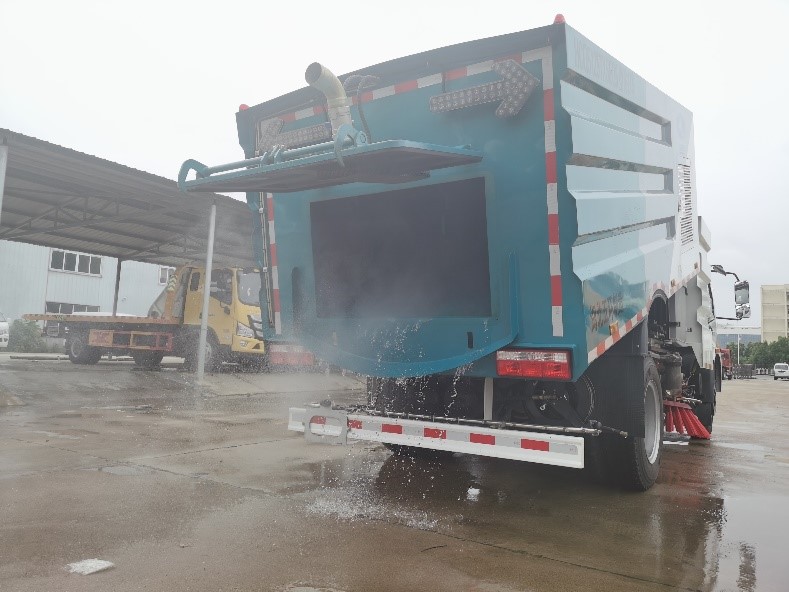

	廂體采用傾翻卸料，帶高壓沖洗自潔裝置。垃圾箱自潔裝置可在垃圾箱卸料時幫助卸料，沖洗附著在箱體內壁上的殘留垃圾。

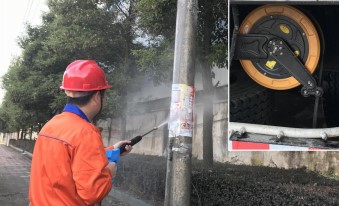

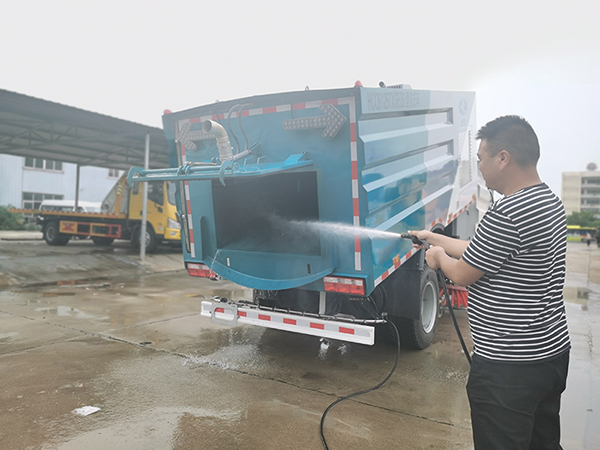

	洗掃車右后側裝有機械式自動卷繞沖洗卷盤，配 17m 高壓軟管，可用于清行車身和其 他需要清洗的地方。手持不銹鋼噴**配快速接 頭，能方便地與沖洗卷盤連接或脫開，產生的 高壓水流可輕松沖去路邊小廣告。

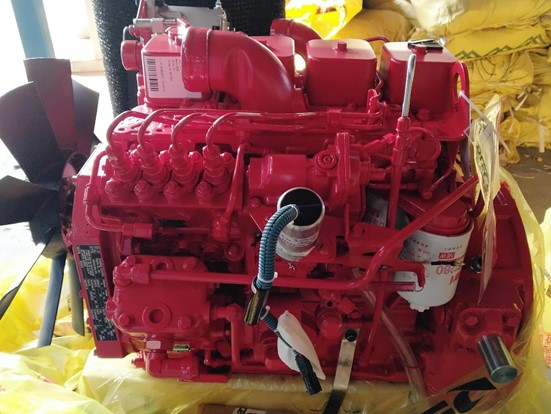

	副發動機：康明斯140副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面 垃圾被吸入箱體內部存放，從而實現路面清潔作用。

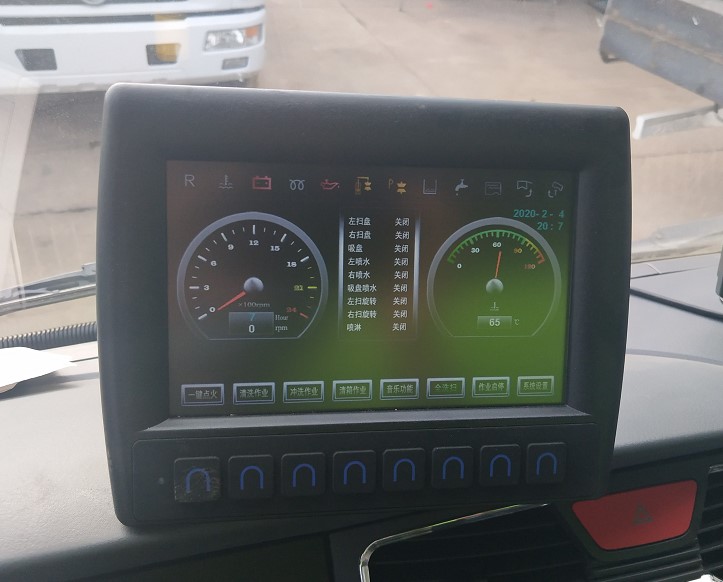

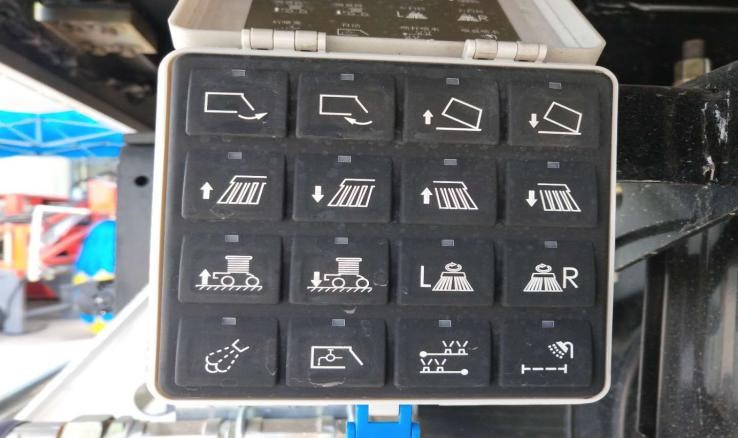

	駕駛室**開關：集成疊加設計，PLC駕駛室電液集中**，方便操作。

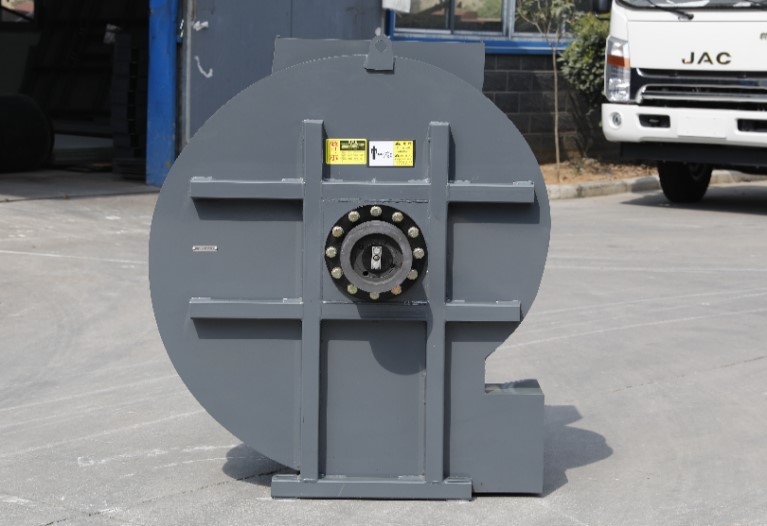

	風機：副發動機和風機是清掃車的兩大核心部 件、副發動機為風機運轉提供動力、使得路面 垃圾被吸入箱體內部存放，從而實現路面清潔 作業。風機采用大功率耐磨離心式免維護風機，無噪音，效率高風量大，使用壽命長。

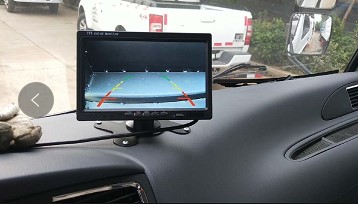

	監控屏：洗掃車車體右方和后方裝有監視探頭，實時監控作業情況并顯示在駕駛室內顯示屏上，**大限度的保證清吸效果。

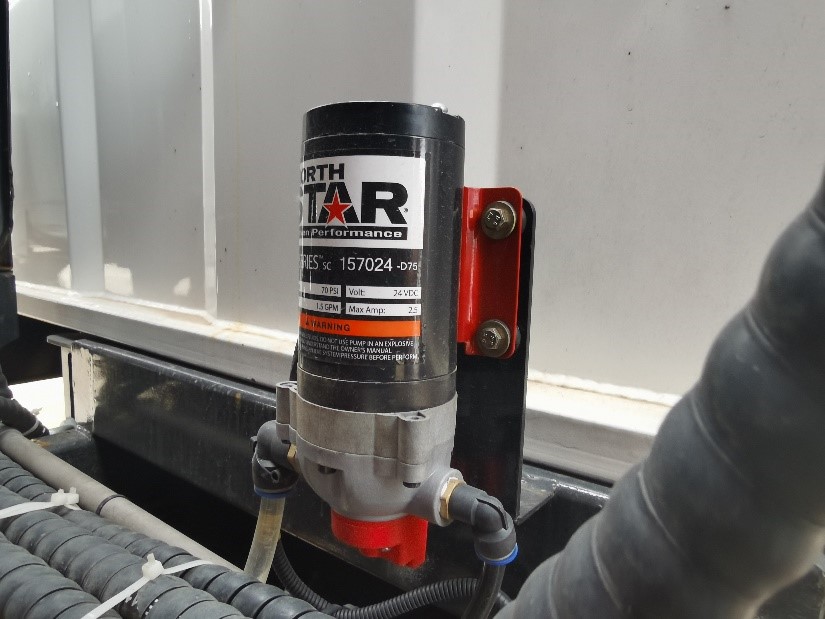

	電磁隔膜泵：北極星電子隔膜泵（一個），**掃刷上方 的噴水支架，有效對掃盤掃刷產生的二次揚塵進行抑塵。

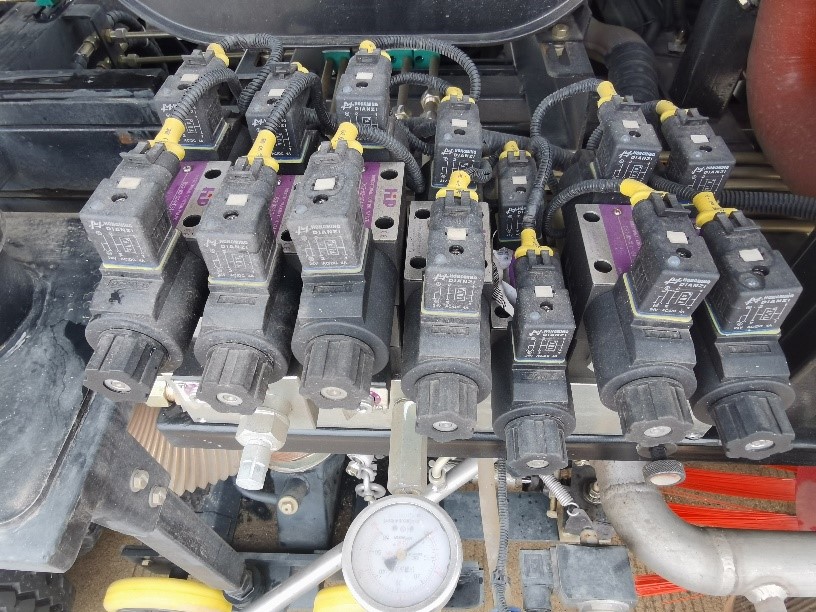

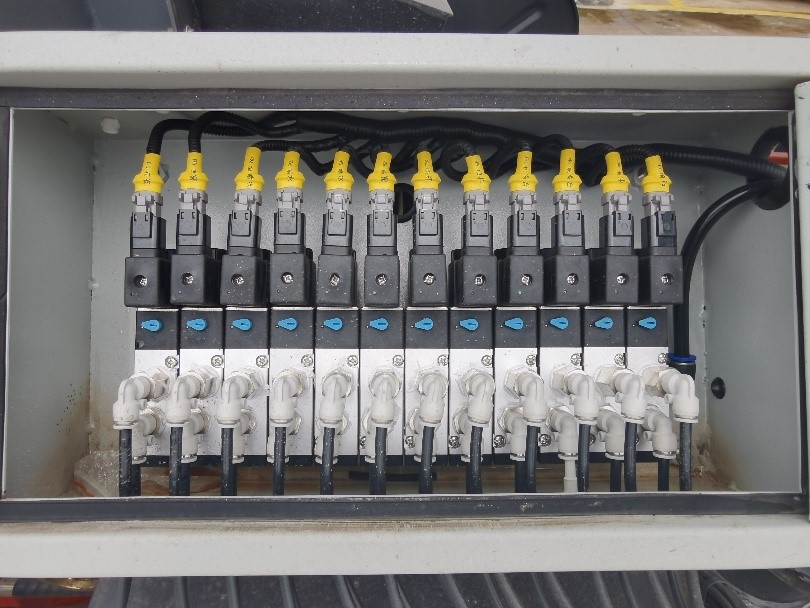

	電磁閥組：海普瑞斯電磁閥組是車輛液壓系統的核心部件，**整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥**盒罩，有效避免灰塵及垃圾物進入盒內。

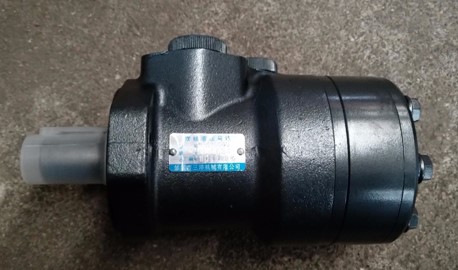

	馬達：擺線馬達采用三洋，能帶動掃刷高速旋轉，使用壽命長，穩定可靠，故障率低。

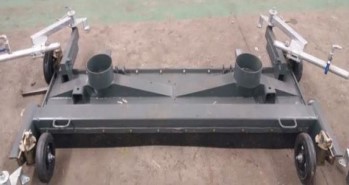

	吸盤、吸嘴：吸嘴內設有噴水桿，高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能**大限度減少高壓水氣流沖起污物產生的二次污染。

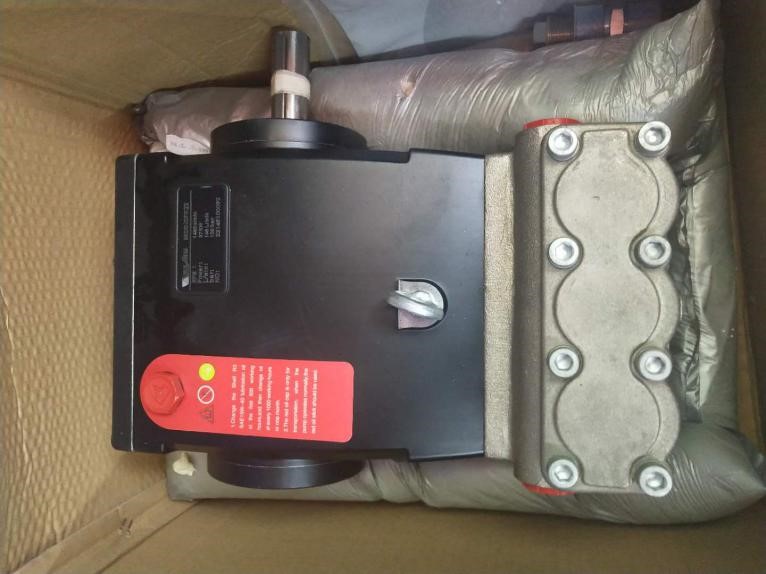

	高壓水泵：采用GTM柱塞式高壓水泵，流量合適，壓力高，允許**大壓力達到 12Mpa,耐腐蝕，不阻塞。
	尾部操作盒：裝在車輛尾部，方便維修操作和排除故障。
	高壓分水閥：高壓分水閥是由高壓卸荷閥和高壓調壓閥組成，卸荷閥的主要功能是自動**泵的卸荷或加載，能更好的保護高壓水泵等關鍵零部件，為高壓水路系統正常作業提供保障。

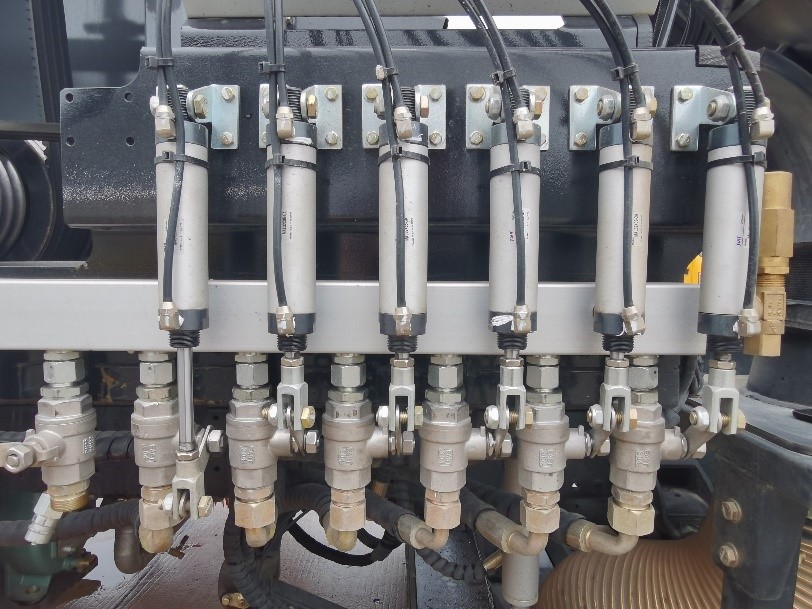

	氣動**箱：實時查看氣動**閥機械作業情況，也能**時間排查問題所在，降低氣動閥故障率，延長車輛作業時長。

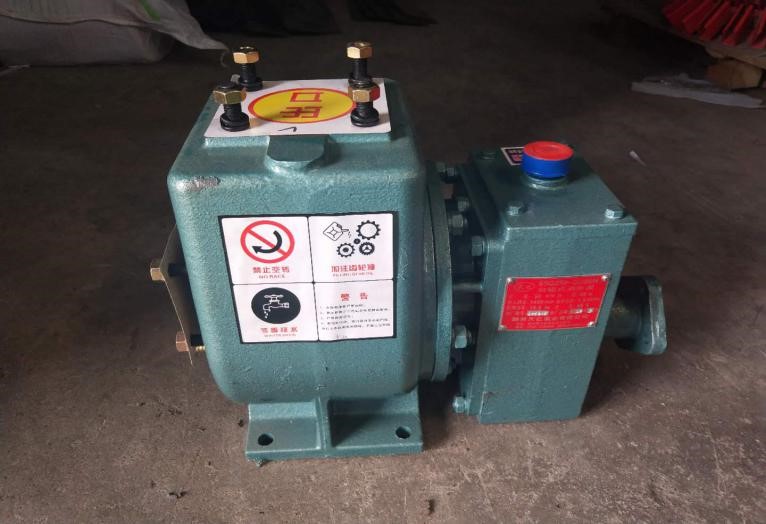

	低壓水泵：低壓水泵采用天億自吸式灑水車泵，輸入轉速1450r/min，自吸性能1.5min/4m,配用功率：15.5kw，性能穩定、效率高。

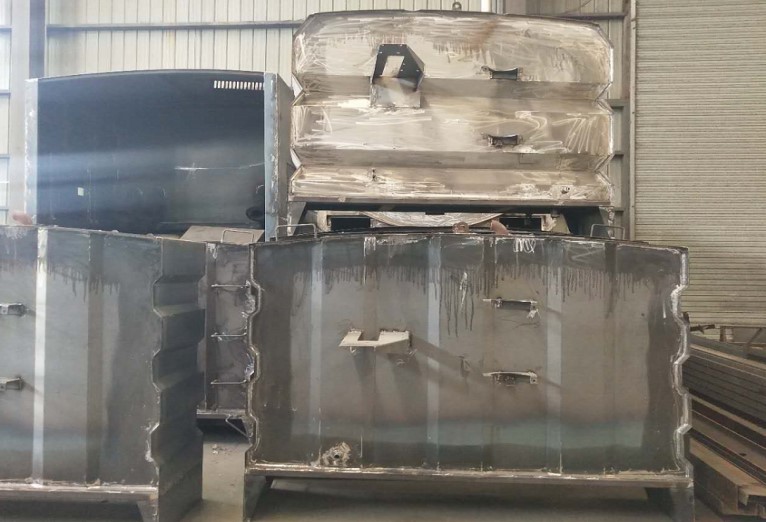

	箱體：垃圾箱體采用全不銹鋼 304，耐腐蝕，抗氧化，不含鉛，不生銹，方便清洗，易于保養。

整車	車型	洗掃車
	整車型號	HCQ5125TXSEQ6
	外形尺寸	6950×2200×2700
	前懸/后懸	1130/2020
	接近角/離去角（°）	21/12
	總質量	11995
	整備質量	7050
	軸荷（前軸/中后軸）（kg）	4350/7645
底盤	品牌	東風
	型號	EQ1125SJ8CDC
	駕駛室	福瑞卡
	軸距	3800
	輪胎	175R14LT 8PR
